Forum Casio - Discussions


Index du Forum » Discussions » Graph 90+E Modèles 3D
Disperseur Hors ligne Membre Points: 1830 Défis: 1 Message

Graph 90+E Modèles 3D

Posté le 21/12/2018 13:15

Voici un petit topic consacré à la publication de modèles 3D pour le logiciel "Graph 3D" de la toute dernière Graph 90+E.
Mon objectif ici est de comprendre et de partager des modèles de fonctions 3D permettant le tracé de formes plus ou moins complexes en utilisant le paramétrage "Z=" ou "Xst="; "Yst="; "Zst=". En théorie les fonctions qui se retrouveront sur ce topic seront compatibles avec les programmes:
-Graph d3 de Cartix
-Real 3d de Simsoft
-Graph 3d de Neuronix
Et d'autres peut être.

Attention ! Il est nécéssaire de remettre les réglages par défaut (réinitialisation) de la mémoire principale pour un affichage correct

Ce topic est divisé en deux parties:
Les fonctions en paramétrage "Z="
Cliquer pour enrouler

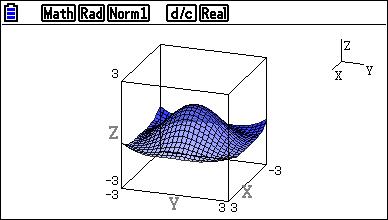

Z=cos(√(X^2+Y^2))

Z=sin(√(X^2+Y^2))

Z=cos(√(X^2*Y^2))

Z=sin(√(X^2*Y^2))

Z=(X^2+3*Y^2)*e^(-X^2-Y^2)



Les fonctions en paramétrage "Xst="; "Yst="; "Zst="
Cliquer pour enrouler
X=2*cos(S)+cos(T)*cos(S)
Y=2*sin(S)+cos(T)*sin(S)
Z=sin(T)

X=(4/3)^S*sin(T)*sin(T)*cos(S)
Y=(4/3)^S*sin(T)*sin(T)*sin(S)
Z=(4/3)^S*sin(T)*cos(T)



Fichier joint


Lephenixnoir En ligne Administrateur Points: 24196 Défis: 170 Message

Citer : Posté le 21/12/2018 18:13 | #


Je sais pas trop ce que tu faisais comme idée, mais quand tu réuploades une image pour ton message l'ancienne est supprimée...
Mon graphe (11 Avril): ((Rogue Life || HH2) ; PythonExtra ; serial gint ; Boson X ; passe gint 3 ; ...) || (shoutbox v5 ; v5)
Disperseur Hors ligne Membre Points: 1830 Défis: 1 Message

Citer : Posté le 21/12/2018 18:23 | #


Donc je peut pas mettre plusieurs images dans l'entête du topic ?
Disperseur Hors ligne Membre Points: 1830 Défis: 1 Message

Citer : Posté le 21/12/2018 18:59 | # | Fichier joint

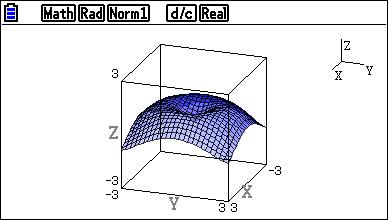

Fonction Z=sin(√(X^2+Y^2))
Disperseur Hors ligne Membre Points: 1830 Défis: 1 Message

Citer : Posté le 21/12/2018 19:01 | # | Fichier joint

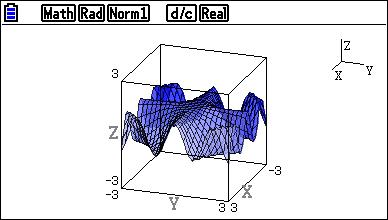

Fonction Z=cos(√(X^2*Y^2))
Disperseur Hors ligne Membre Points: 1830 Défis: 1 Message

Citer : Posté le 21/12/2018 19:02 | # | Fichier joint

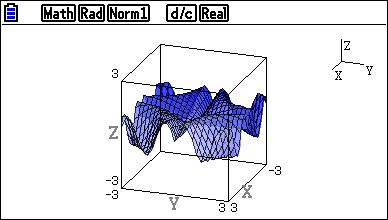

Fonction Z=sin(√(X^2*Y^2))
Disperseur Hors ligne Membre Points: 1830 Défis: 1 Message

Citer : Posté le 21/12/2018 19:06 | # | Fichier joint

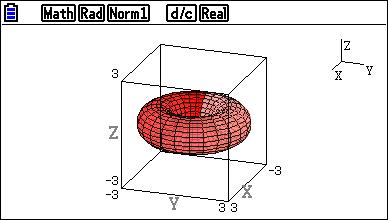

Fonction
X=2*cos(S)+cos(T)*cos(S)
Y=2*sin(S)+cos(T)*sin(S)
Z=sin(T)
Disperseur Hors ligne Membre Points: 1830 Défis: 1 Message

Citer : Posté le 21/12/2018 19:12 | # | Fichier joint

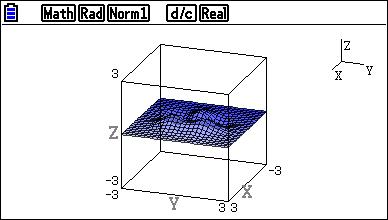

Fonction Z=(X^2+3*Y^2)*e^(-X^2-Y^2)
Disperseur Hors ligne Membre Points: 1830 Défis: 1 Message

Citer : Posté le 21/12/2018 19:19 | # | Fichier joint

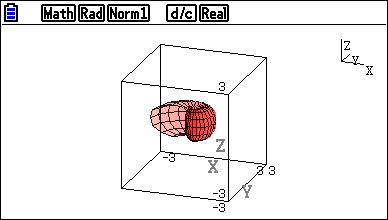

Fonction
X=(4/3)^S*sin(T)*sin(T)*cos(S)
Y=(4/3)^S*sin(T)*sin(T)*sin(S)
Z=(4/3)^S*sin(T)*cos(T)
