Index du Forum » Autres questions » raytracing sur Graph 90
Lightmare Hors ligne Membre de CreativeCalc Points: 650 Défis: 0 Message

raytracing sur Graph 90

Posté le 03/11/2019 11:14

Ce topic fait suite à celui-ci.

Je vais vous parler ici d'un programme en TI-Basic pour TI 84 CE que j'ai traduit et remanié pour nos Graph 90, un programme de raytracing !

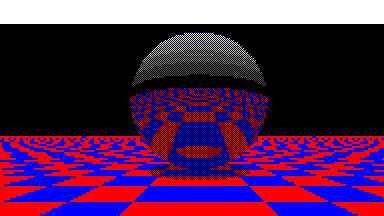

image générée par raytracing

Comme vous pouvez le voir, il s'agit d'une méthode de rendu 3D permettant un niveau de détail dans les jeux de lumières jamais atteint, en échange de temps de calcul conséquent ! Le programme que je présente ici met à peu près 5 minutes à créer entièrement l'image ci dessous :



Le programme est en C.Basic et le vous pouvez le télécharger en fichier joint !
Je complèterai le topic au fur et à mesure des questions !

Fichier joint


Lightmare Hors ligne Membre de CreativeCalc Points: 650 Défis: 0 Message

Citer : Posté le 03/11/2019 11:17 | # | Fichier joint


pour l'image !
"Quand je dis à la cour : "Sautez ! ", tout le monde me demande "jusqu'où ?" "
Dijkstra - The Witcher
Disperseur Hors ligne Membre Points: 1784 Défis: 1 Message

Citer : Posté le 03/11/2019 11:28 | #


Comment du définit la sphère dans le code ?
... c'est hard comme code, il y à des bouts qui ressemblent à des fonctions polynomes du 2nd degré.. Je suis curieux de savoir comment ce programme fonctionne..

Ajouté le 03/11/2019 à 11:33 :
@Mactul: Lis le code du programme "PIXEL" et tu verras que c'est quatre pixels par rayon
Mes meilleurs jeux
N'hésitez pas, notez !

Jeux BasicCasio / CBasicCasio:
-World Tank War II
-Apollo 11
-GeoGraph ! Élu Jeu du Mois de Mars 2019 !
Jeux C:
-Planétarium 2 ! Chef d'Oeuvre !


√(2+2-2+2-2+2+2-2-2-2) = 0
Lightmare Hors ligne Membre de CreativeCalc Points: 650 Défis: 0 Message

Citer : Posté le 03/11/2019 11:36 | #


Pour répondre à ta question, il suffit de faire une équation de sphère du type :

Soit O(a,b,c) le centre d'une sphère de rayon r :

r² = (x - a)² + (y - b)² + (z - c)²

C'est d'une simplicité à tirer les larmes, car la difficulté n'est pas tant dans la création d'une scène !
"Quand je dis à la cour : "Sautez ! ", tout le monde me demande "jusqu'où ?" "
Dijkstra - The Witcher
Disperseur Hors ligne Membre Points: 1784 Défis: 1 Message

Citer : Posté le 03/11/2019 11:43 | #


Peut-être mais comprendre le programme passe par là. Donc je suppose que tu teste si chaque rayon touche la sphère en exploitant la formule.. je ne m'y connait pas trop, cette équation donne quoi comme résultat ?
Mes meilleurs jeux
N'hésitez pas, notez !

Jeux BasicCasio / CBasicCasio:
-World Tank War II
-Apollo 11
-GeoGraph ! Élu Jeu du Mois de Mars 2019 !
Jeux C:
-Planétarium 2 ! Chef d'Oeuvre !


√(2+2-2+2-2+2+2-2-2-2) = 0
Lephenixnoir En ligne Administrateur Points: 18448 Défis: 142 Message

Citer : Posté le 03/11/2019 12:15 | #


Wow, joli ! Tu penses que c'est optimisable pour se rapprocher du temps réel ? :o
Disperseur Hors ligne Membre Points: 1784 Défis: 1 Message

Citer : Posté le 03/11/2019 12:28 | #


Voir se déplacer autour
Mes meilleurs jeux
N'hésitez pas, notez !

Jeux BasicCasio / CBasicCasio:
-World Tank War II
-Apollo 11
-GeoGraph ! Élu Jeu du Mois de Mars 2019 !
Jeux C:
-Planétarium 2 ! Chef d'Oeuvre !


√(2+2-2+2-2+2+2-2-2-2) = 0
Lightmare Hors ligne Membre de CreativeCalc Points: 650 Défis: 0 Message

Citer : Posté le 03/11/2019 12:40 | #


pour continuer sur la sphère, l'équation permet de savoir si un point appartient ou non à la sphère. Et c'est tout ce dont on a besoin !

@Lephenixnoir et @Disperseur :
En C, il faudrait essayer ! Pour le savoir, il faudrait un petit ratio de puissance ou reprogrammer le raytracer. par contre, en C.Basic, c'est mort...
"Quand je dis à la cour : "Sautez ! ", tout le monde me demande "jusqu'où ?" "
Dijkstra - The Witcher
Lephenixnoir En ligne Administrateur Points: 18448 Défis: 142 Message

Citer : Posté le 03/11/2019 13:09 | #


Je suppose que le plus crucial serait de calculer en précision fixe pour gagner le max de temps. Hmm, je serais curieux de voir, vraiment...
Sentaro21 Hors ligne Membre Points: 862 Défis: 0 Message

Citer : Posté le 03/11/2019 13:54 | #


@Lightmare
This is a very interesting project.
I think it is difficult to increase the speed when using floating point in the calculator.
As Lephenixnoir says, it is best to calculate with fixed precision.

Je continue à développer C.Basic. (Il est compatible avec Basic Casio.)
Overclocking utilitaire Ftune/Ptune2/Ptune3 est également disponible.
Si vous avez des questions ou un rapport de bogue, n'hésitez pas à me le faire savoir.
Kikoodx En ligne Membre Points: 2186 Défis: 11 Message

Citer : Posté le 03/11/2019 15:34 | #


J'ai chronométré, 4:22 pour calculer le rendu sans overclock, 2:37 avec.
C'est rapide et sympa à regarder
2+2=5
Perdu
Sentaro21 Hors ligne Membre Points: 862 Défis: 0 Message

Citer : Posté le 04/11/2019 07:30 | # | Fichier joint


I found the original TI-Basic source.
https://www.youtube.com/watch?v=todarS6XTPc
The processing time for TI84+CE is about 24 minutes.

In C.Basic version, there is considerable VRAM transfer overhead.
'PIXEL.g3m
_DispVram.           // delete

and
'RAYTRMAX.g3m
...
...
Prog "PIXEL"
Next
_DispVram
Next

'StoCapt 1
'RclCapt 1

This change will make it 6 times faster.
StoCapt does not work well in the current version, so please delete it.

and,
The Int function in TI-Basic is the Intg function in Basic Casio.

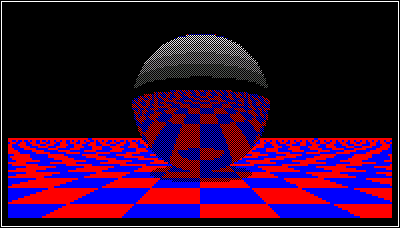

This is the above version + full screen drawing.
https://pm.matrix.jp/CB/RAYTRACE2.zip


Je continue à développer C.Basic. (Il est compatible avec Basic Casio.)
Overclocking utilitaire Ftune/Ptune2/Ptune3 est également disponible.
Si vous avez des questions ou un rapport de bogue, n'hésitez pas à me le faire savoir.
Lightmare Hors ligne Membre de CreativeCalc Points: 650 Défis: 0 Message

Citer : Posté le 06/11/2019 08:24 | #


@Sentaro21 : I didn't knew that _DispVRAM command would use so much power ! Now i'm sure it's possible to make a real-time raytracer in C / C++. But to make an entire raytracer requires some knowledge that i don't have yet...
"Quand je dis à la cour : "Sautez ! ", tout le monde me demande "jusqu'où ?" "
Dijkstra - The Witcher
Disperseur Hors ligne Membre Points: 1784 Défis: 1 Message

Citer : Posté le 06/11/2019 12:27 | #


Perso j'ai réussit a faire quelque chose en raycasting en C avec pas beaucoup de connaissances n'empêche qu'il est mrobablement hardcodé
Mes meilleurs jeux
N'hésitez pas, notez !

Jeux BasicCasio / CBasicCasio:
-World Tank War II
-Apollo 11
-GeoGraph ! Élu Jeu du Mois de Mars 2019 !
Jeux C:
-Planétarium 2 ! Chef d'Oeuvre !


√(2+2-2+2-2+2+2-2-2-2) = 0
Lightmare Hors ligne Membre de CreativeCalc Points: 650 Défis: 0 Message

Citer : Posté le 06/11/2019 16:33 | #


@Disperseur : en effet, le raycasting exploite le lancer de rayon, mais le raytracing exige des connaissances en géométrie spatiale bien au delà du programme de Terminale S ( genre collisions entre une droite et une sphère, calculs de réfraction...). Et puis, ton moteur n'est pas si hardcodé : on peut modifier la map juste en changeant une matrice ! Alors que mon raytracer actuel, il faudrait changer tout le programme pour changer la scène.
"Quand je dis à la cour : "Sautez ! ", tout le monde me demande "jusqu'où ?" "
Dijkstra - The Witcher
Disperseur Hors ligne Membre Points: 1784 Défis: 1 Message

Citer : Posté le 06/11/2019 17:35 | #


N'empêche que si on veut une grande scene ça fait très vite beaucoup de 0.. j'avais pensé a faire une liste non pas de la map mais contenant les elements a afficher vu qu'il y a plus de 0 que de 1 dans la matrice actuelle. D'ailleurs je ne comprends pas tellement pourquoi mon lancer de rayons est si lent même en C...

Ajouté le 06/11/2019 à 17:37 :
Et en plus je ne sais pas ce que je fais ici en ce moment vu que demain c un bac blanc de français
Mes meilleurs jeux
N'hésitez pas, notez !

Jeux BasicCasio / CBasicCasio:
-World Tank War II
-Apollo 11
-GeoGraph ! Élu Jeu du Mois de Mars 2019 !
Jeux C:
-Planétarium 2 ! Chef d'Oeuvre !


√(2+2-2+2-2+2+2-2-2-2) = 0
Lephenixnoir En ligne Administrateur Points: 18448 Défis: 142 Message

Citer : Posté le 06/11/2019 17:38 | #


Pour éviter ce problème de vide lié au fait que toutes les zones ne sont pas denses, il y a les quadtrees ! Comme dans Doom !
